빠른 답변: 자동화된 생산 라인에서 기어박스는 모터의 회전 속도를 각 공정에 필요한 토크와 정밀도로 변환한다. 적합한 시리즈를 선택하려면 출력 방향(직렬 대 직각), 정밀도 요구 사항, 부하 유형, 환경이라는 네 가지 요소를 고려해야 한다. 우마 드라이브의 WMRV, WF/WR, WK, WS, WMSS, WKM 시리즈는 각각 서로 다른 자동화 시나리오를 목표로 설계되었으므로, 아래 선택 가이드를 활용해 귀사의 응용 분야에 가장 적합한 제품을 찾아보기 바란다.
서보 모터와 스테퍼 모터는 설계상 고속·저토크 출력을 생성한다. 기어박스는 생산 라인 성능을 직접적으로 좌우하는 두 가지 기능을 수행한다.
고속·저토크 모터 출력을 실제 부하가 필요로 하는 저속·고토크 기계적 힘으로 변환함으로써, 보다 작고 경제적인 모터로도 큰 부하를 구동할 수 있게 한다.
시스템 강성을 높이고 하중 교란을 억제하여 로봇 암, CNC 적재기, 정밀 조립 스테이션에서 ±0.1 mm의 위치 반복 정확도를 달성합니다.
이러한 기능들이 함께 작동함으로써 사이클 타임, 제품 일관성, 라인 가동 시간이 결정되므로, 기어박스 선택은 일반 상품 구매가 아니라 공학적 의사결정으로 다뤄야 합니다.
자동화 시나리오에 맞는 적절한 기어박스 시리즈를 식별하려면 이 매트릭스를 사용하세요.
| 신청 | 핵심 요구사항 | 추천 시리즈 | 출력 방향 |
|---|---|---|---|

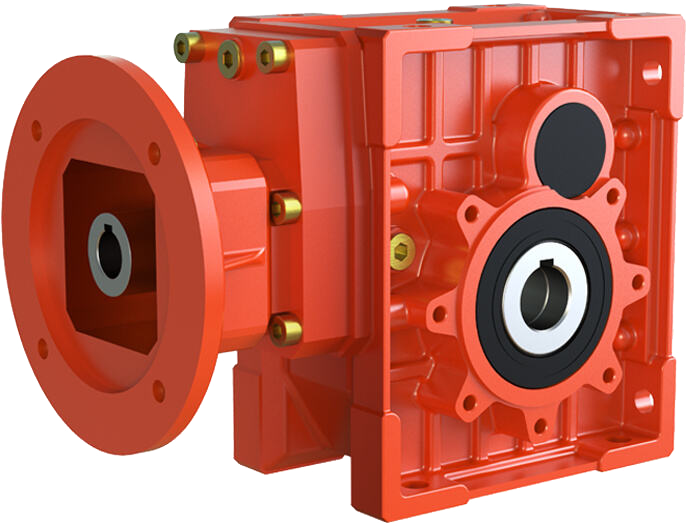

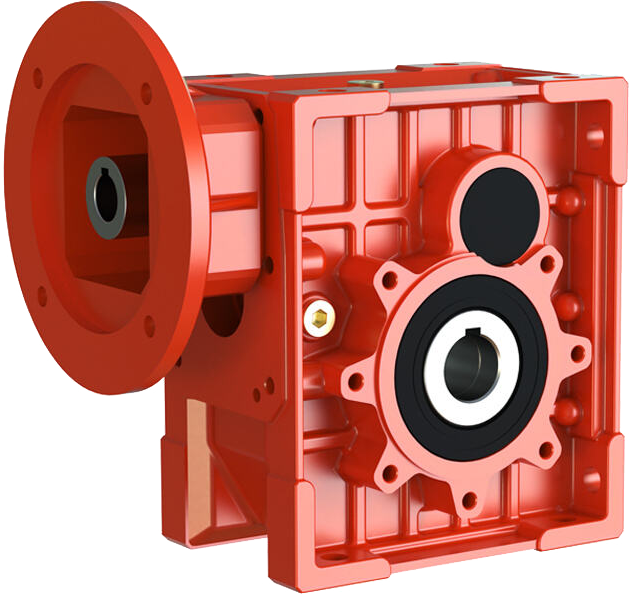

| 로봇 암 / 피킹-앤-플레이싱 | 고토크, 모듈식 설계, WMRV 업그레이드됨 | WKM 하이보이드 | 직각형 |

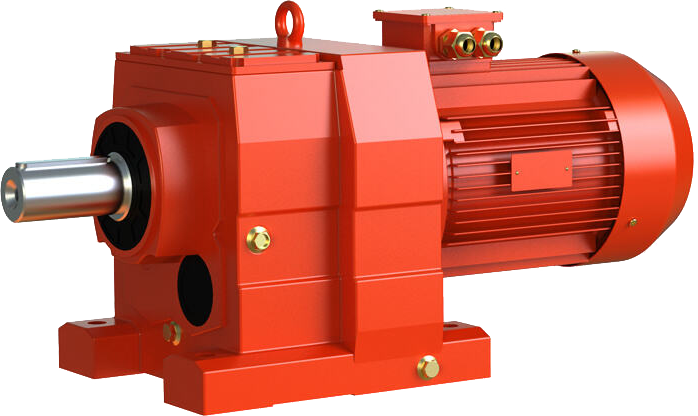

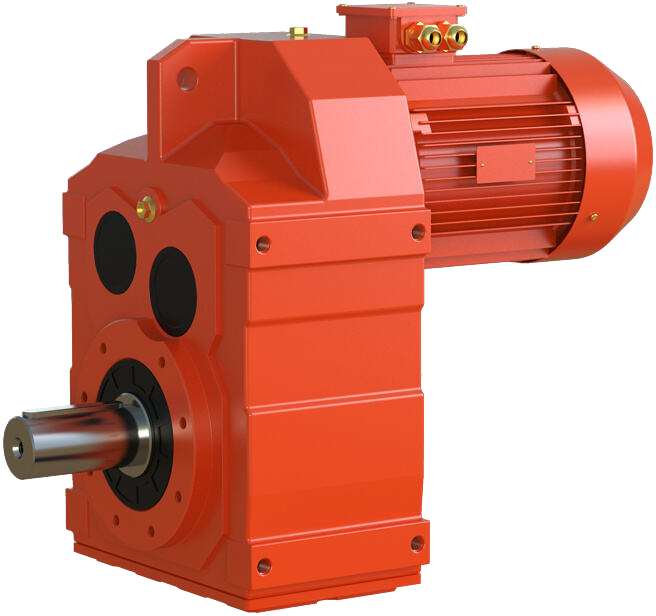

| 주 컨베이어 / 지속적인 중량 부하 | 고토크 밀도, 피로 강도, 24시간 연속 운전 가능 | WF / WR 헬리컬 | 인라인 |
| 조정 드라이브 / 리프팅 장치 | 직각 출력, 자동 잠금 기능 | WMRV 웜 | 직각형 |

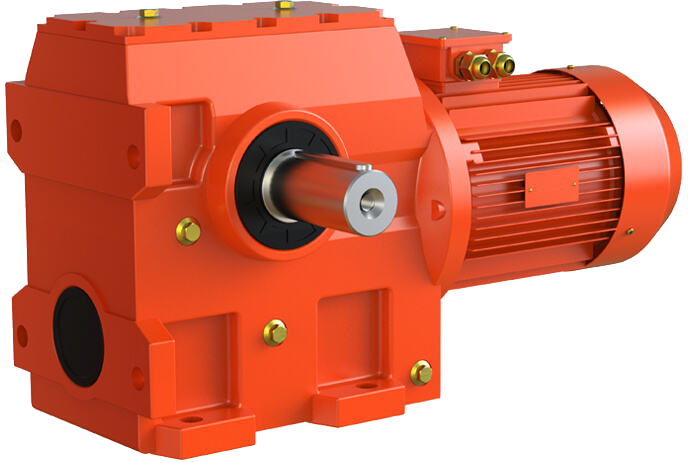

| 소형 작업장 / 공간 제약이 있는 AGV | 헬리컬-웜 복합 구조, 순수 웜 대비 높은 효율 | WS 헬리컬-웜 | 직각형 |

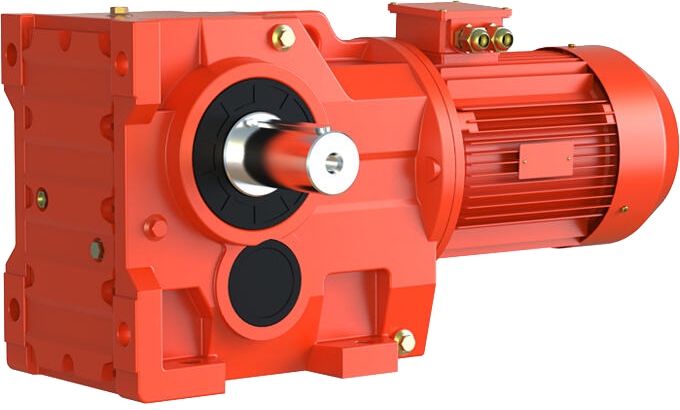

| 중형 믹서 / 분쇄기 / 크레인 | 고토크, 충격 저항성, 직각 | WK 헬리컬-베벨 | 직각형 |
| 식품/의약품/습한 환경 | IP65 이상, 식품 등급 윤활제 사용, 부식 저항성 | WMSS 스테인리스강 | 직각형 |
저백래시 고정밀 리듀서는 위치 오버슈트 없이 신속한 시작-정지 작동을 가능하게 하여, 피킹-플레이싱 및 정밀 조립 응용 분야에서 각 동작당 사이클 시간을 직접 단축시킨다.
높은 비틀림 강성은 반복적인 하중 조건에서도 위치 편차를 억제한다. 레이저 절단, CNC 적재, 비전 검사와 같은 응용 분야는 ±0.1 mm 이하의 반복 정확도를 요구하며, 이는 올바르게 선정된 기어박스에서만 달성할 수 있다.
기어박스는 부하 측에서 발생하는 충격과 진동을 흡수하고 완화하여 서보 모터 및 제어 시스템을 보호한다. 적절한 시리즈 선택은 연속 운전되는 컨베이어 및 핸들링 라인에서 계획 외 정지 시간을 크게 줄인다.
적절히 매칭된 기어박스는 동일한 부하를 구동하기 위해 더 작은 모터를 사용할 수 있게 해 주어 초기 투자비와 지속적인 에너지 비용을 모두 절감합니다. 고효율 헬리컬 및 하이포이드 변속기는 웜 전용 설계에 비해 에너지 손실을 추가로 줄입니다.
아래 모든 시리즈는 사각 플랜지 서보 모터 입력을 지원하며 CE/ISO 9001 인증을 획득했습니다. 80개 이상의 국가로 수출되고 있습니다.
공급업체에 문의하기 전에 기어박스 사양을 완성하기 위해 다음 6가지 파라미터를 활용하세요:
1. 출력 축 방향
직렬(모터와 동일 축) 또는 직각? 이는 다른 모든 요소보다 먼저 기어 유형을 결정함.
2. 필요한 출력 토크(Nm)
하중 질량, 반경, 가속도를 기반으로 계산. 운전 계수 적용(SF ≥1.25: 연속 자동화 운전 시).
3. 필요한 기어비
모터 속도 ÷ 요구 출력 속도. 비율이 선택한 시리즈 범위 내에 있는지 확인하세요.
4. 정밀도 요구 사항
위치 반복 정확도가 ±0,5 mm 이하일 경우, 낮은 백래시 또는 제로 백래시 옵션(WKM 또는 플래네타리)을 지정하세요.
5. 설치 방향
수평 바닥 마운트, 플랜지 마운트, 또는 수직 마운트입니까? 윤활유 용량 및 실링 재질 선택에 영향을 줍니다.
6. 환경 및 IP 등급
먼지가 많거나 습하거나 부식성이 있습니까? 일반 산업용은 최소 IP54, 식품·제약·야외용은 IP65–IP69K를 지정하세요.
응용 분야에 따라 달라집니다. 고정밀 서보 구동 작업에는 플래네타리 또는 하이포이드(WKM) 기어박스가 적합합니다. 헬리컬(WF/WR)은 중량물 연속 컨베이어에 적합합니다. 웜(WMRV)은 직각 전달 또는 자동 잠금이 필요한 경우에 사용됩니다. 식품 및 제약 환경에서는 스테인리스(WMSS) 기어박스가 필수입니다.
시스템 강성을 높이고 백래시를 줄임으로써. 낮은 백래시 기어박스는 CNC 로더, 산업용 로봇 암, 비전 가이드 조립 시스템에서 ±0,1 mm의 위치 반복 정밀도를 달성할 수 있습니다.
네. WMRV 시리즈는 사각 플랜지 방식 서보 모터 입력을 지원하며, 공식 치수 표가 제공됩니다. 이 제품은 직각 설치, 자동 잠금 기능이 필요한 수직 구동, 그리고 소형 컨베이어 배치에 매우 적합합니다.

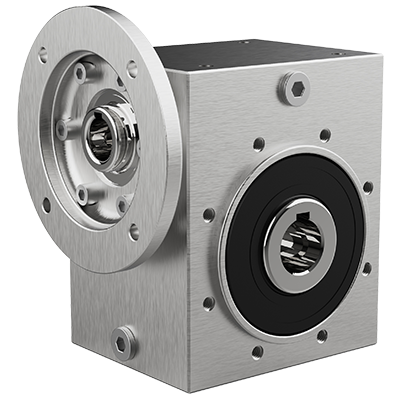

이 WMSS 스테인리스 스틸 리듀서 — IP65~IP69K 등급, 식품 등급 윤활제, 세척 및 위생 관리가 엄격히 요구되는 환경을 위한 부식 저항성 하우징.
명목상 기어비는 모터 출력 속도를 원하는 축 속도로 나누어 구합니다. 이후 연속 운전 조건에서는 서비스 팩터(SF ≥1,25)를 적용해야 합니다. 구체적인 기어비 및 시리즈 선정이 필요하시면 우마 드라이브 기술지원팀에 문의해 주세요.
