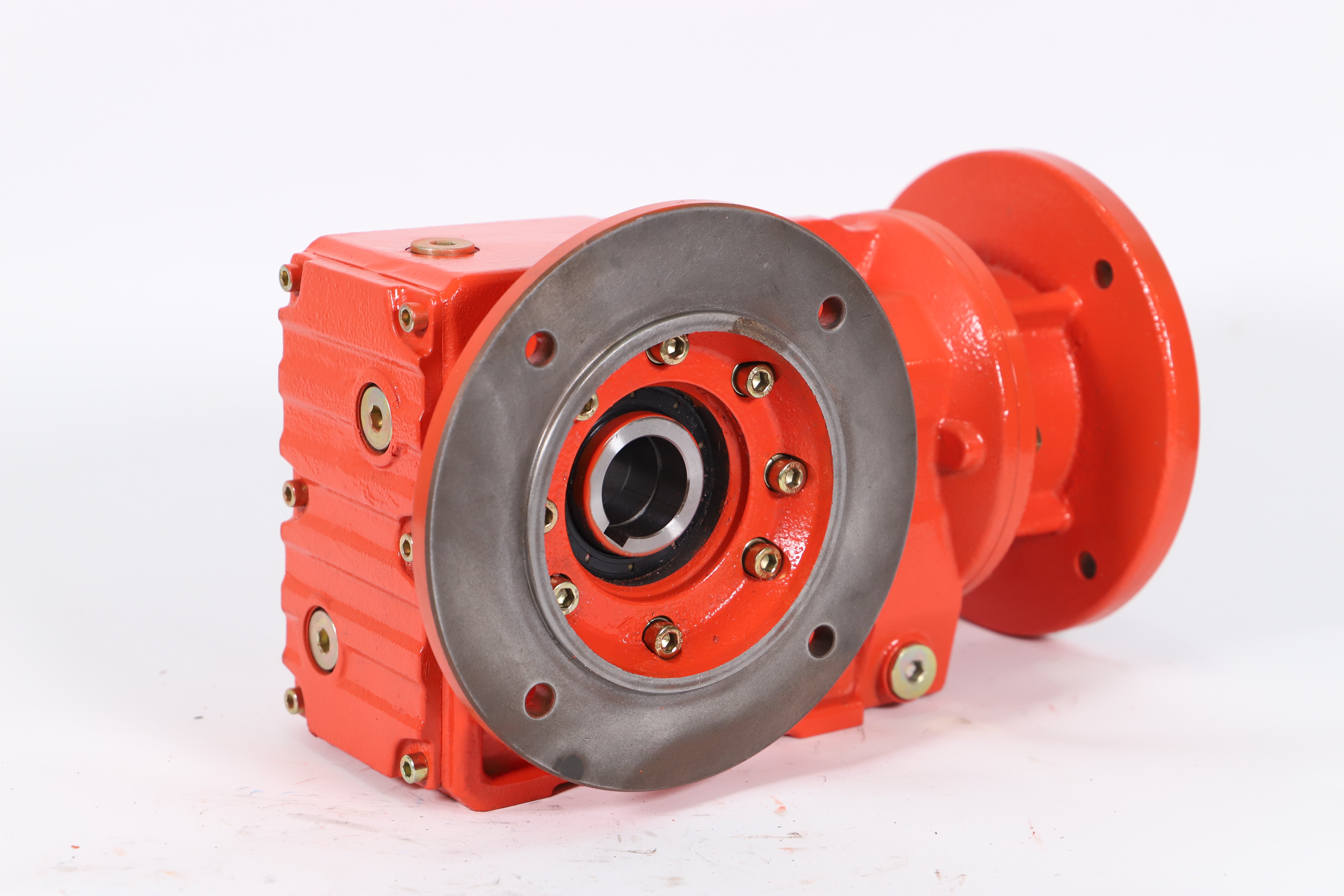

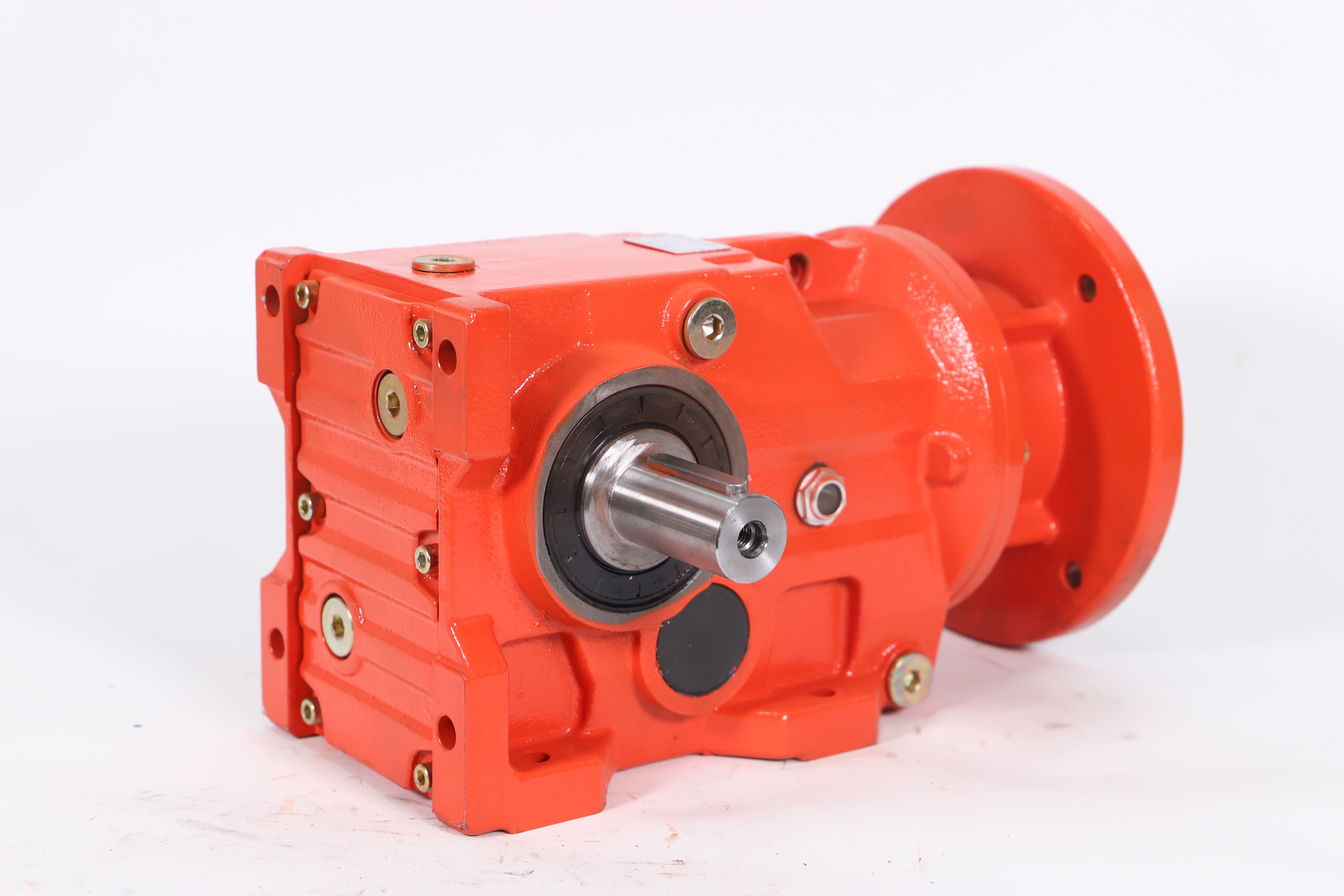

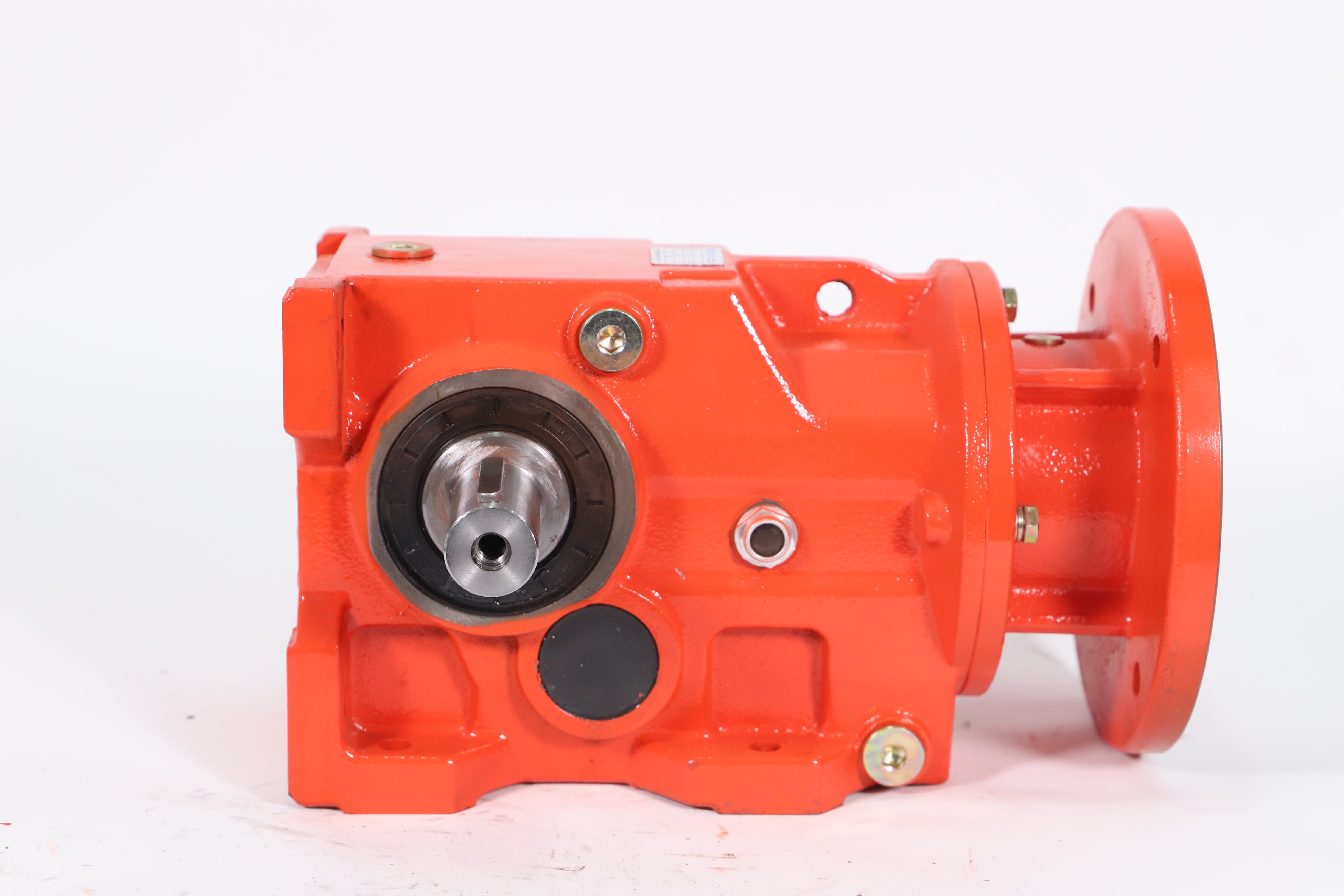

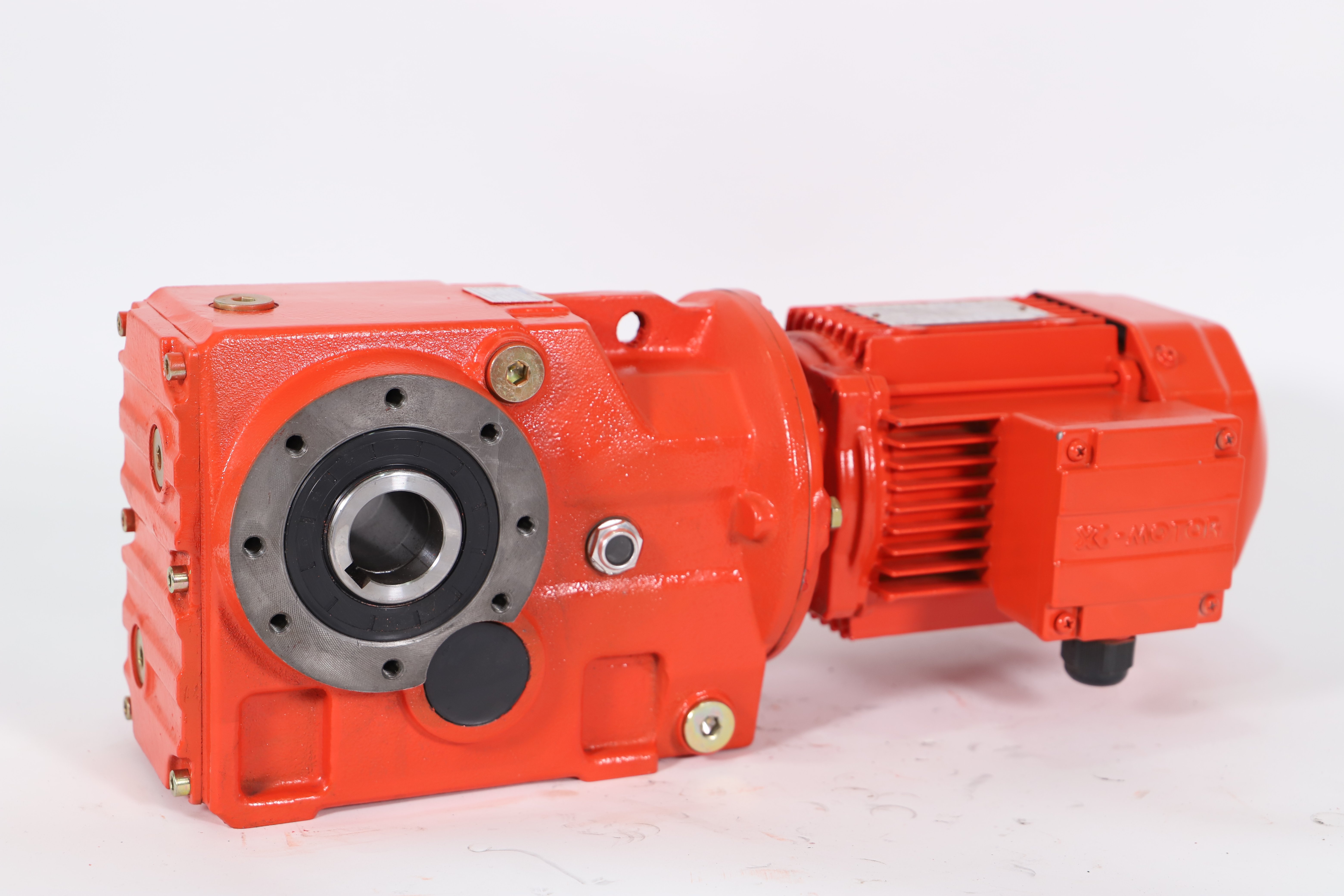

WK Schrägzahn-Kegelradgetriebe

  • Produktbeschreibung
  • Technische Spezifikationen
  • Vorteile der WK-Schnecken-Keilzahngetriebe

Produktbeschreibung

• Die Hauptkomponenten sind modulartig und serienmäßig konstruiert und gefertigt.

• Dreistufige Schnecken-Keilzahn-Schnecken-Getriebeübersetzung: Die Antriebswelle steht senkrecht zur Abtriebswelle.

• Es verfügt über standardmäßige oder nichtstandardmäßige Motoranschlüsse und unterstützt Bodenmontage, Flanschmontage sowie Wellenmontage.

• Die Zahnräder bestehen aus hochwertigem kohlenstoffarmem legiertem Stahl mit Aufkohlung, Abschreckung und Zahnrad-Schleifprozessen; dadurch zeichnen sie sich durch zuverlässigere Funktion, hohe Übertragungsgenauigkeit und geringe Betriebsgeräusche aus.

Technische Spezifikationen

Modell Verhältnis Eingangsspannung (KW) Ausgangsdrehmoment (N·m) Abtriebsflanschgröße (mm) Abtriebswelle / Bohrung (mm) Montageposition
WK37 5.36~106.38 0.12~3 125~200 φ110 / φ160 φ25 M1, M2, M3, M4, M5, M6
WK47 5.81~131.87 0.12~3 205~400 ø120 / Ø200 φ30
WK57 6.57~145.15 0.12~5.5 300~600 ø155 / Ø250 φ35
WK67 7.28~144.79 0.18~5.5 420~820 ø155 / Ø250 φ40
WK77 2.4~192.18 0.37~11 820~1450 ø170 / Ø300 φ50
WK87 7.21~197.37 0.75~22 1300~2700 ø215 / Ø350 φ60
WK97 5.04~176.05 1.1~30 2400~4300 ø260 / Ø450 φ70
WK107 7.35~143.47 2.2~46 3600~8000 ø304 / Ø450 φ90
WK127 8.68~146.30 7.5~90 7230~13000 ø350 / Ø550 ø110
WK157 12.66~150.41 11~200 17000~18000 ø400 / Ø660 φ120
WK167 17.34~164.5 11~200 32000 φ160
WK187 17.18~179.86 11~200 41400~50000 φ190

Gehäusematerial: Hochsteifes Gusseisen (HT250) | Getriebesystem: Gleason-Kurvenverzahnung mit Spiralkegelrädern sowie vergütete Schrägstirnräder (20CrMnTi, DIN 6 geschliffen)

Eingangsschnittstelle: Standard-IEC-B5-/B14-Motorflanschadapter oder massiver Eingangswelle | Montagepositionen: Universelle Montage M1 bis M6 | Zertifizierungen: ISO 9001 · CE · ATEX-zertifiziert

Vorteile der WK-Schnecken-Keilzahngetriebe

• Hoher Wirkungsgrad und hohe Präzision: Verwendet Hartverzahnungs-Schleifverfahren, Genauigkeitsklasse 6; Einzelstufen-Wirkungsgrad über 96 %.

• Modulares Design: Kann problemlos mit verschiedenen Elektromotor-Typen kombiniert werden oder andere Antriebsarten aufnehmen.

• Lange Lebensdauer und einfache Wartung: Die Zahnräder bestehen aus kohlenstoffarmem legiertem Stahl mit Einsatzhärteverfahren (Aufkohlung und Abschrecken). Die Zahnflächenhärte beträgt HRC 58–62, die Kernhärte der Zahnräder HRC 33–40; Standard-Schutzklassen IP54 und IP55; gewährleistet lange Lebensdauer bei Öl-Schmierung.

• Geringe Geräusch- und Schwingungsbelastung: Präzisions-Zahnrad-Schleiftechnik und Zahnprofilmodifikationstechnologien werden zusammen mit einem hochsteifen Gehäuse eingesetzt, um den Betriebslärm zu reduzieren.

• Ultra-hohe Drehmomenttragfähigkeit: Eine optimierte Eingriffskurve der Zahnräder bietet eine hohe Widerstandsfähigkeit gegenüber Stoßlasten und eine ausgezeichnete kurzzeitige Überlasttragfähigkeit.
