So wählen Sie das richtige Industriegetriebe aus: 5-Schritte-Anleitung

Leitfaden zur Auswahl von Getriebemotoren: Drehmoment, Drehzahl und Montage

Die falsche Auswahl eines Getriebes kostet mehr als nur Geld – sie führt zu Ausfallzeiten, beschleunigtem Verschleiß und vorzeitigem Versagen. In dieser Anleitung werden die fünf zentralen Schritte erläutert, die jeder Ingenieur befolgen muss, um die richtige Auswahl bereits beim ersten Mal zu treffen.

I. Definieren Sie zunächst Ihre Anwendungsanforderungen

Bevor Sie irgendein Datenblatt betrachten, klären Sie die genaue Rolle des Getriebemotors in Ihrer Anlage. Die Auswahl beginnt mit den Anforderungen – nicht mit technischen Parametern.

Kernmission

Ein Getriebemotor erfüllt in den meisten Anwendungen zwei gleichzeitige Funktionen: geschwindigkeitsreduzierung und drehmomentmultiplikation – Bestätigen Sie, welche dieser Funktionen in Ihrem Konstruktionskonzept Priorität hat.

Betriebsumgebung

Die Umgebungsbedingungen bestimmen den Getriebetyp, die Schutzart (IP-Klasse), die Werkstoffe und die Lebensdauer. Definieren Sie Ihre Betriebsbedingungen: Temperaturbereich, Luftfeuchtigkeit, Staubbelastung, Korrosionsrisiko sowie Reinheitsanforderungen – bevor Sie die Modellauswahl eingrenzen.

Lastart

• Gleichmäßig verteilte Last — Ventilatoren, Pumpen, Förderbänder (konstante Drehzahl). Hier gelten die Standardauswahlkriterien.
• Mäßige Stoßlast — Mischer, Verpackungsmaschinen (diskontinuierlicher Betrieb). Fügen Sie einen Sicherheitszuschlag hinzu.
• Hohe Stoßlast — Brecher, Stanzmaschinen, Baggerlöffel. Priorisieren Sie die Schlagfestigkeit und wenden Sie einen hohen Betriebsfaktor an.

Arbeitszeitplan

Dauerbetrieb (S1) im 24-Stunden-Betrieb im Vergleich zum zyklischen Arbeits-Ruhe-Betrieb (S3, S5) wirkt sich unmittelbar auf die thermische Auslegung und die berechnete Lebensdauer aus. Bestätigen Sie den Betriebszyklus vor der Dimensionierung.

II. Berechnen Sie die Kernparameter: Drehmoment, Drehzahl und Leistung

Motorleistung (P₁) — kW

Ihr Ausgangswert. Bestätigen Sie die Nennleistung auf dem Motortypenschild.

Übersetzungsverhältnis (i)

Bestimmt durch die Eingangsdrehzahl (n₁) und die erforderliche Ausgangsdrehzahl (n₂), beide in min⁻¹:

Erforderliches Abtriebsdrehmoment (T₂) — Nm

Dies ist der kritischste Parameter. Verwenden Sie die Standardformel:

In der Praxis wird T₂ aus Messungen des Lastwiderstands oder empirischen Daten für ähnliche Geräte abgeleitet und dann durch das Übersetzungsverhältnis sowie den Wirkungsgrad geteilt.

Betriebsfaktor (fₛ)

Wenden Sie einen Betriebsfaktor an, der sich nach der Schwere von Stoßbelastungen und der geforderten Lebensdauer richtet (typischerweise 1,2–2,5+). Endgültiges Auswahldrehmoment:

III. Passen Sie die Einbaurichtung an Ihre Anordnung an

Ausgangs-Endoptionen

• Vollwelle
• Hohlwelle
• Flanschausgang

Eingangs-Endoptionen

• Eingangsflansch
• Eingangswelle

Montageverfahren

• Fußmontage — Bodenverschraubt. Am gebräuchlichsten, höchste Stabilität.
• Flanschmontage — Ausgangs- oder Seitenflanschmontage. Kompakt und platzsparend.
• Drehmomentarm-Montage — Erforderlich für mittelgroße bis große Getriebe, die eine Reaktionsdrehmomentaufnahme benötigen.

IV. Umgebungs- und Effizienzfaktoren

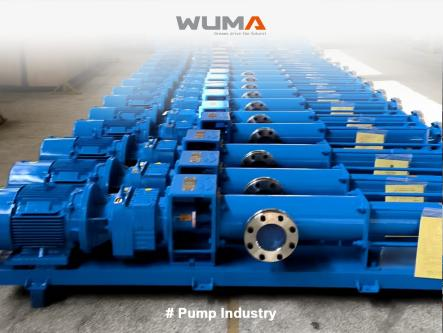

Schutzart (IP)

Staubige, feuchte oder Reinigungs-Umgebungen erfordern erhöhte IP-Schutzarten. Definieren Sie die Betriebsbedingungen, bevor Sie das Gehäusematerial und die Dichtungsspezifikationen auswählen.

Schmierung und Wartungsintervall

• Wartungsfreie Fettlaufzeit : Kritisch für Getriebe an schwer zugänglichen Standorten.
• Erzwungene Öl-Schmierung : Erforderlich für große oder schwerlastfähige Einheiten mit kontinuierlichem Hochlastbetrieb.

Betriebstemperaturbereich

Kühlhäuser oder hochtemperaturbelastete metallurgische Umgebungen erfordern Materialien und Schmierstoffe, die speziell für diese Bedingungen zugelassen sind. Bestätigen Sie den thermischen Betriebsbereich.

Geräusch-Anforderungen

Für geräuschempfindliche Umgebungen (medizinische Einrichtungen, Labore) bieten Schnecken-, Planeten- oder Schneckengetriebe eine geringere akustische Emission.

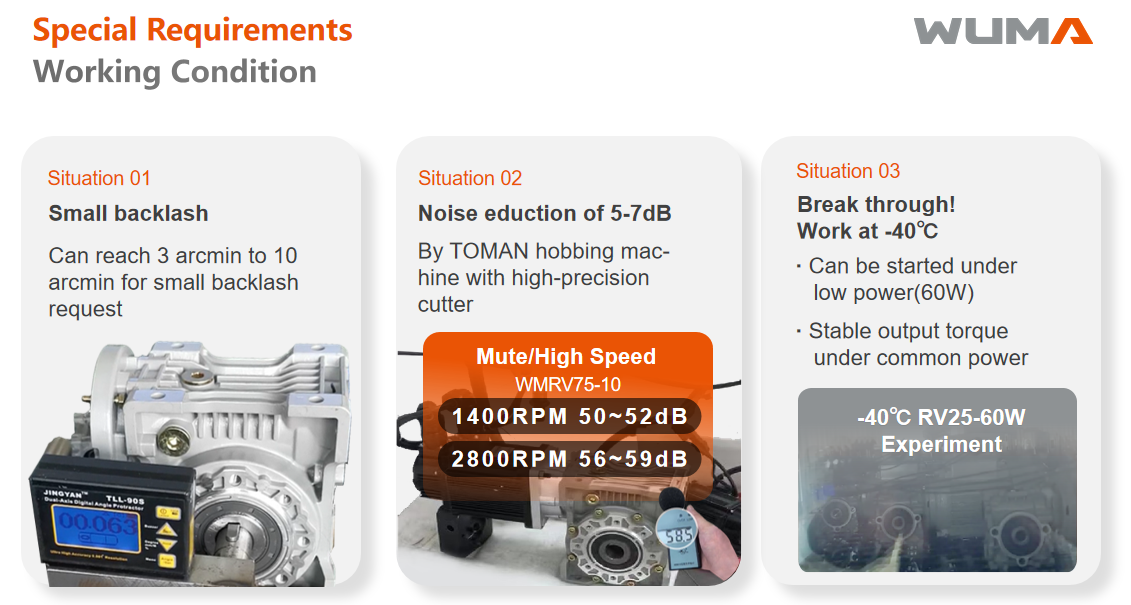

Spielfreiheit

Präzisionspositioniersysteme (Drehtische, Indexiereinrichtungen) erfordern ein Spiel von weniger als 1 Bogenminute – wählen Sie Planeten- oder RV-Getriebe. Standardförderanwendungen tolerieren mehr als 10 Bogenminuten.

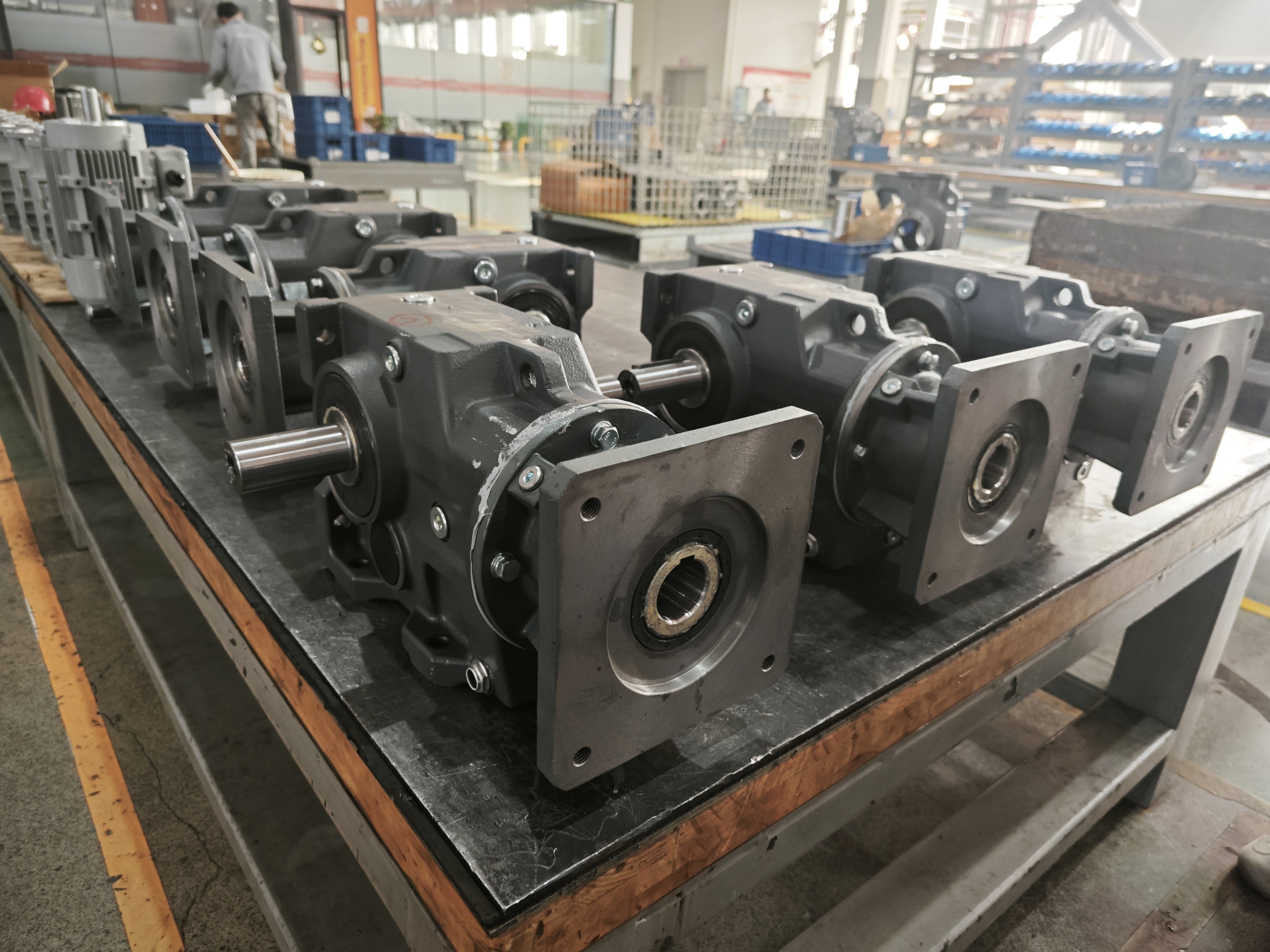

V. Häufige Auswahlfehler, die vermieden werden sollten

Die Auswahl eines Getriebemotors hängt von fünf Prioritäten ab: anforderungen definieren → Drehmoment berechnen → richtigen Typ wählen → Einbau bestätigen → Umgebungsbedingungen bewerten. Erfüllen Sie diese Punkte korrekt, und das passende Modell ergibt sich von selbst.
